一、多齿分度台的结构：

       分度台主要有一对多齿盘和升降、锁紧机构组成。多齿盘是一对直径、齿数、齿形等完全相同的平面向心齿轮，它的每一个齿的形状、精度、节距等几乎完全相等，在上、下两齿盘的相互啮合中，由于齿的啮合平均效应作用，使其获得极高的分度精度。升降、锁紧机构是由偏心装置组成，它主要保证上齿盘平稳升降和旋转，并使上、下齿盘在啮合时获得恒定的轴向正压力，使上、下齿盘紧密啮合。

二、产品特点：

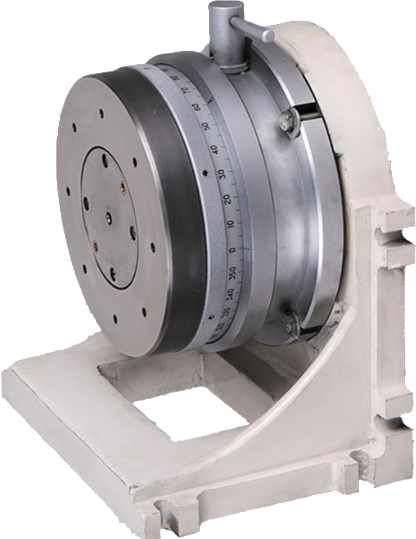

1、立卧两用式多齿分度台可在台面水平、垂直或倾斜状态下使用，其余多齿分度台均应保持台面在水平状态使用。

2、高精度：标准多齿分度台精度可达 0.2 角秒，也可提供 0.1 角秒的定制产品。

3、重复性好：重复性精度可达 0.06 角秒。

4、位置准确：具有自动定心装置，确保测量的准确性和重复性。

5、结构简单，操作方便：多齿分度台的结构设计简单，操作和维护方便，降低了使用难度和人工成本。

6、多种规格可选：提供标准式、立卧两用式等多种规格，满足不同应用场景的需求。

三、技术参数：

1、台面直径 205mm

2、台面高度 90mm

3、分度值 0.5°

4、精度：立式 ≤ 0.2″、卧式 ≤ 0.5″

5、重复性：立式 ≤ 0.06″、卧式 ≤ 0.012″

6、承重 20kg

7、重量 25kg
