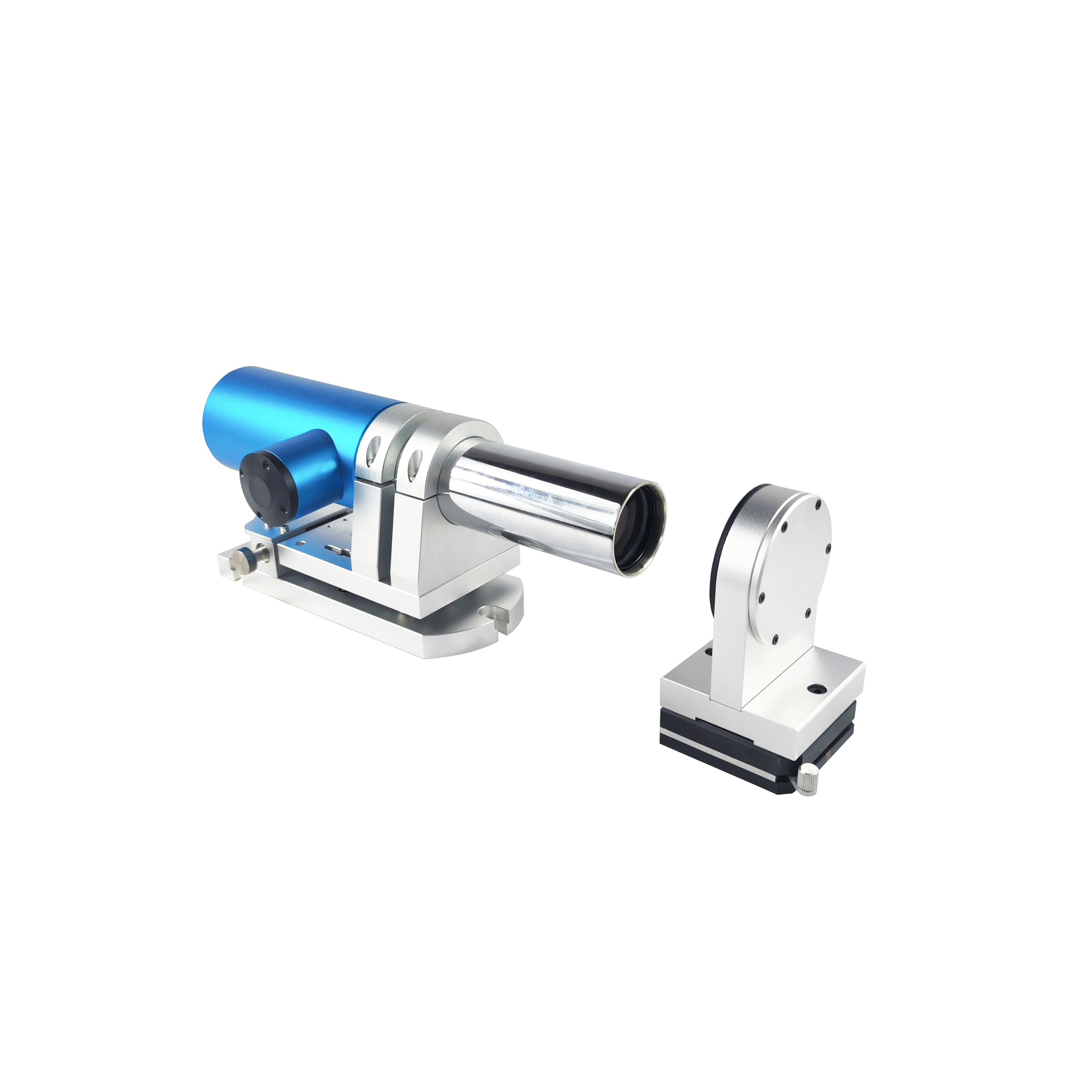

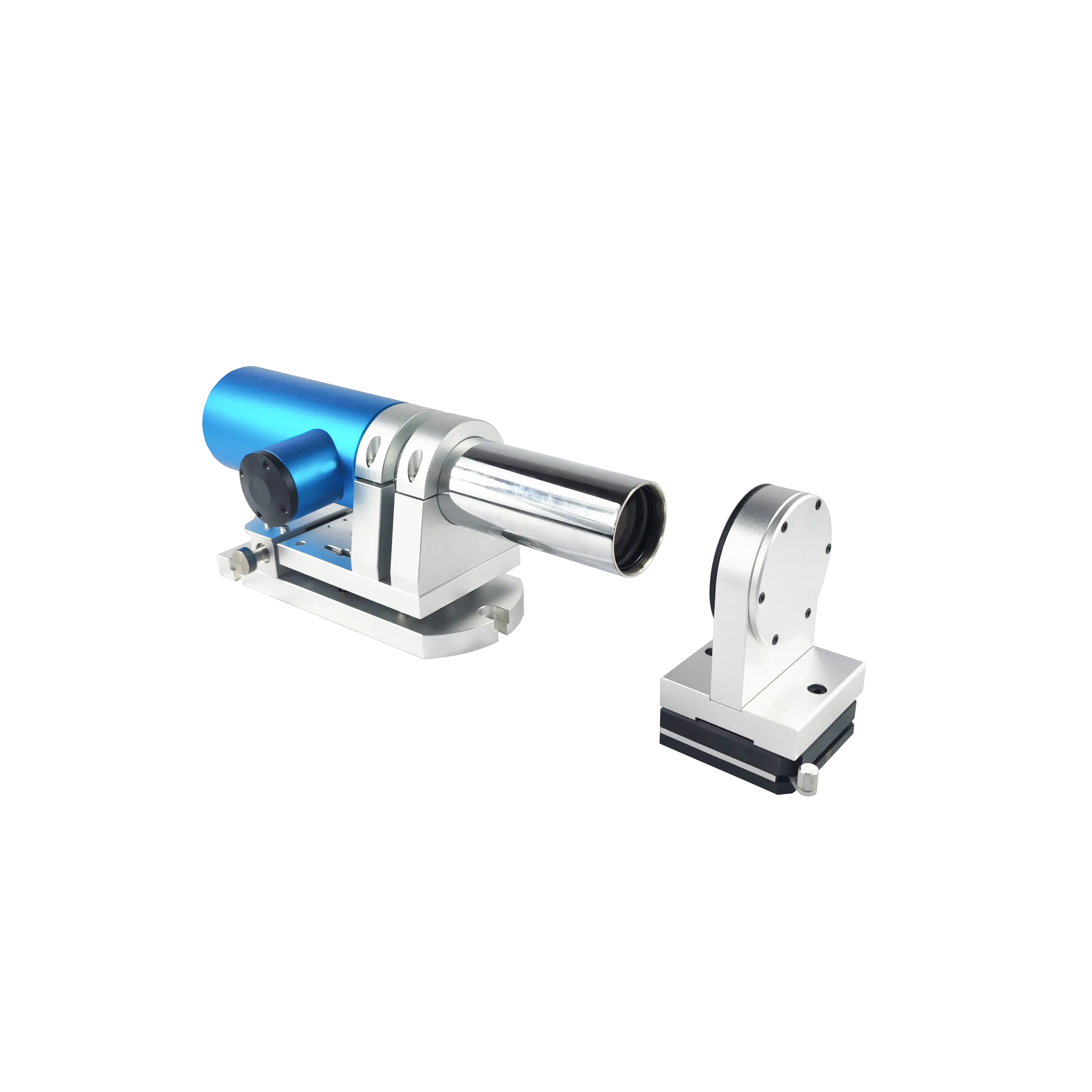

双轴光电自准直仪由电子目镜、物镜管、二维调节底座、反光镜、控制测量软件等部分组成。运行于显示控制器的测量软件可实时显示电子目镜捕捉到的反射十字像并精确测量出当前反射像的坐标位置。主机与PC机通过USB 2.0/3.0连接通讯，简单易用；使用内置式长寿命半导体LED光源，光源使用寿命达数万小时。

      双轴光电自准直仪系列产品采用了小型化设计，为用户提供了高性价比的角度测量检测方案。用户可通过选配其它测量选配附件及相应的软件分析模块完成不同场景的测量应用，包括对角度、直线度、垂直度、平行度、平面度等的高精度测量。是精密机械制造、光学加工、计量实验室等场景中传统光学自准直仪的理想替代产品。

产品特点：Product Features:

1.自动描绘曲线，自动计算误差；

2.双轴X、Y同时测量，方便高效；

3.实时电子目镜技术，有效减少人眼瞄准误差；

4.高分辨率光电探测器，提高了测量精度；

5.长寿命LED光源系统，经久耐用；

6.搭配不同附件以及测量模块能够满足多种需要；

7.多种数据处理方法，生成标准的报表，方便查看；

8.  多种规格可选，适用不同检测目标；

典型应用 (Applications):

精密机械安装定位 ;

机械产品直线度、平面度、垂直度、平行度等精度保障;

精密旋转台检测 ;

航空航天 ;

光学产品装配及调整 ;

物理及光学实验室 ;

光电自准直原理：Measuring Principle

自准直仪是利用光学自准直原理测量微小角度的测量仪器。自准直原理:光线通过位于物镜焦平面的分划板后，经物镜形成平行光。平行光被垂直于光轴的反射镜反射回来，再通过物镜后在焦平面上形成分划板标线像与标线重合。自准直仪通常由光源、分划板、分光镜、物镜、反射镜以及目镜（光电自准直仪使用光电传感器，参见以上示意图），光学自准直仪通过人眼观测并结合机械测微装置完成测量，光电自准直仪则使用光电传感器接收反射回来的分划板的像。光源将位于物镜焦平面（物镜焦距 = f）的分划板投射至无穷远（准直光出射），经过平面反射镜返回的准直光经物镜后再次成像于同样位于物镜焦平面（共焦系统）的光电传感器的探测面上，当反射镜发生了α角度的偏转后，返回的分划板在光电传感器上的像会产生ΔS的位移（见上图）也就是2α角，通过精确测量出ΔS值，即可准确计算出平面反射镜的偏转角度。

技术指标：Technical parameters:

1、物镜焦距:200mm

2、物镜口径:38mm

3、光源类型:进口半导体LED光源

4、测量距离:0-10M

5、探测器:高精度光电传感器

6、显示分辨率:1″、0.1″、0.01″、0.001″、0.0001″可调(arc sec. 角秒)

7、视场范围(X、Y):3200*2400″(arc sec. 角秒)

8、仪器精度(中心): 0~±1000″   ±1″(arc sec. 角秒)

9、测量频响: ≤30HZ(30Hz TYP.)

10、接口 :USB2.0

11、电脑系统要求:WIN7、WIN10、WIN11，64位系统

12、外形尺寸: 288mm(L)×105mm(W)×115mm(H)

13、重量:3.5kg

标准配置：

1、双轴光电自准直仪主机（含二维调节底座）1台

2、标准反射镜1只

3、USB数据传输线1个

4、自准直仪控制软件(含直线度测量模块+直线度实时显示模块）1套

5、仪器箱1个

6、合格证保修卡1份

选配配置：

◆笔记本电脑（电脑配置W7或者W10 64位系统   I3以上处理器 ）专机专用

◆专用三脚架

◆光学直角器（2″、5″、10″、15″、30″）

◆棱镜调节平台

◆激光辅助找像器(可充电版)

◆无线采集器（触摸屏版）

◆多面棱体(8、12、17、23、24、36面    1级或0级）

◆多齿分度台

◆可调桥板（测量平台平面度使用）

◆垂直度平行度软件模块

◆平面度软件模块

◆圆分度软件模块

◆一拖二自准直仪软件模块

◆一拖四自准直仪软件模块

◆一拖多自准直仪软件模块

◆专用调节平台

◆光学平台
